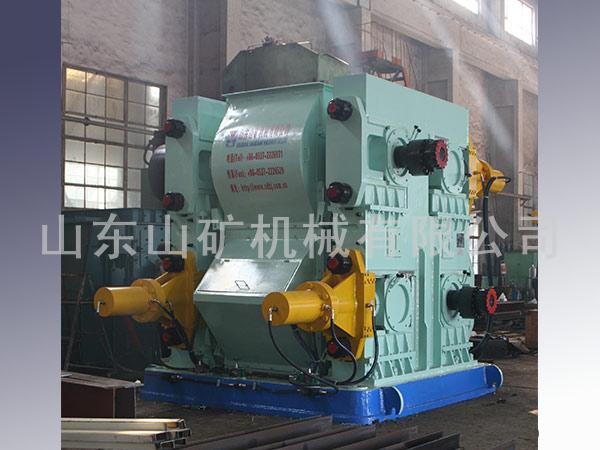

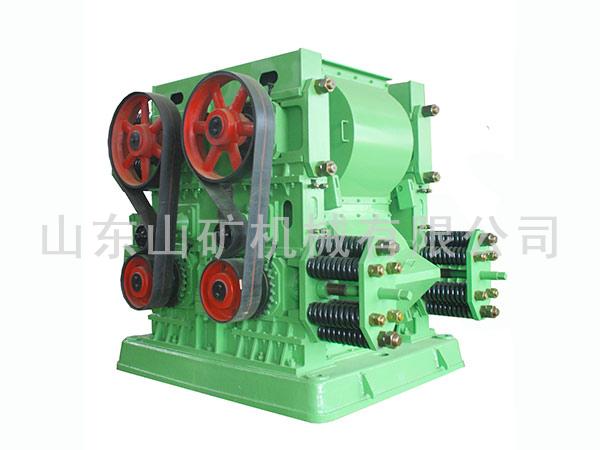

輥式破碎機（大四輥）

輥式破碎機是一種結構簡單、緊湊、輕便的中碎、細碎破碎機，煤料破碎粒度調節範圍大，具有修複磨損輥子的裝置和功能，對物料水分适應性強，排料通暢。用來破碎石灰石，泥灰頁岩，磚塊、爐渣、熟料長石、焦炭等

榮譽證書

裝備實驗能力

合作案例

産品咨詢電話：0537-2228209

立即咨詢

輥式破碎機

輥式破碎機（大四輥）

産品描述

輥式破碎機主要特點:具有結夠緊湊,運轉平穩;使用壽命長,質量穩定;破碎粒度調節靈活,便于維護等優點。
　　機器的運轉是由電動機通過液力偶器和減速機來帶動主動輥,主動輥通過齒輪箱帶動被動輥,且以不同轉速做相對連續轉動,被破碎物料經給料口落入兩輥子之間,進行擠壓破碎,成品物料自然落下,遇有過硬或不可破碎物時,輥子可憑彈簧的作用自動退讓,使輥子間隙增大,過大或不可破碎物落下,從而保護機器不受損壞.相向轉動的兩輥子有一定的間隙,改變間隙,即可控制産品最大排料粒度.本機可将40mm物料破碎到10mm以下.為提高機器的使用壽命,輥子采用優質耐磨合金鑄鋼結構,并将其表面進行調質處理.軸承密封采用二層密封圈結構,可長時間無需加注潤滑油。
　　本機主要有傳動裝置,固定軸裝配,活動軸裝配,罩體裝配,機架裝配,聯動安全裝置,連闆齒輪箱等部分組成,可廣泛用于水泥,冶金,化工,電力,煤炭等行業,對脆性和韌性的物料加工。
　　2PG1200×1000雙輥破碎機是我公司2004年所承擔的山東省創新計劃項目，并于2004年底通過了省級新産品鑒定。

　　齒輥式破碎機适用于煤炭、冶金、礦山、化工、建材等行業更适用于大型煤礦或選煤廠原煤（含矸石）的破碎。我公司所開發的雙齒齒輥式破碎機是參照國外破碎機的結構原理自行設計研制的新産品。
　　本機具有體積小，破碎比大（5-8），噪聲低，結構簡單，維修方便的優點,生産率高（比我國現在2PGC齒輥式破碎機生産率高1-2倍），被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。本機主要采用特殊耐磨齒輥相對高速旋轉對物料進行劈裂破碎形成了高生産率的機理。
　　雙齒輥通過萬向聯軸器傳動,輥間隙可以通過墊片調節.該機主要由固定輥,活動輥,減速器,萬向聯軸器部分組成,全部采用滑動軸承,傳動平穩,使用維修非常方便。
　　公司研制開發的2PGCQ625×3000強力雙齒輥破碎機，具有整機結構緊湊，破碎比大（5-8），耗能低、噪聲低，結構簡單，維修方便的優點,生産率高（比我國現在2PGC齒輥式破碎機生産率高1-2倍），被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點，填補了國内空白，其主要性能指标居國内領先水平。主要創新點：（1）齒闆高耐磨高強度的合金材料增加了破碎機的使用壽命；（2）在原有破碎機的改進的機器的齒高和齒距，大大提高了出料粒度的破碎性；（3）升級了該機的潤滑油系統，配備了幹油潤滑站，當機器啓動的時候實現自動給油的功能；（4）備有自動報警功能，如果潤滑油話其它部件出現問題，會自動報警。
　　2PGCQ625×3000強力雙齒輥破碎機是我公司2004年所承擔的山東省創新計劃項目，并于2004年底通過了省級新産品鑒定。2005年，2PGCQ625×3000強力雙齒輥創全國第十屆企業新記錄。

輥式破碎機可分為2PG系列對輥破碎機、4PG系列四輥破碎機。對輥破碎機是利用一對相向轉動的圓輥；四輥破碎機是利用兩對相向轉動的圓輥進行破碎工作

近年來，公司研制生産的4PG1200X1000四輥、2PG1200X1000對輥、2PGCQ625X3000強力雙齒輥、HCSC12重型環錘碎煤機、PF1315型反擊式破碎機、2PGCQ700×1500強力高效雙齒輥破碎機等産品均通過省級新産品和省科技(jì )成果鑒定，這些新産品開發是我公司承擔的山東省創新計劃項目，并榮獲山東省機械工業科技(jì )進步獎榮譽稱号。

技(jì )術參數 Technical Parameter 規格 Spcifications	入料粒度 Inlet grain size (mm)	出料粒度 Discharge gain size (mm)	産量 Capacity t/h	電動功率 Power Kw	輥子轉速 Roller Revolution r\min	重量 Weight t
Φ450×500A	0-100	0-25	20	11	64	3.2
	0-200	0-50	35
		0-75	45
		0-100	55
Φ600×750	0-300	0-50	60	22	50	6.95
	0-300	0-75	80
	0-600	0-100	100
	0-600	0-125	125
Φ900×900	0-800	0-100	125	30	37.5	13.27
		0-125	150
		0-150	180
Φ900×900 (非标)Unstandard	0-800	0-110	250	55	65.5	12.603
Φ500×1500	0-300	0-50	200-350	2×37	48	12.2
Φ1000×1500	200	50	200	75	主動輥60 drive roller 從動輥50 driven roller	26.553
Φ625×3020	≤300	50	400	2×160	78	23.80

表 4PG900×700四輥破碎機技(jì )術參數

破碎物 料				煤、焦炭、爐渣等
名 稱				數量	單位
生産率		上輥間隙 40 ㎜，下輥間隙 10 ㎜		18	t/h
		上輥間隙 10 ㎜，下輥間隙 2 ㎜		16
入料尺寸		上輥間隙 40 ㎜		≈100	㎜
		上輥間隙 10 ㎜		≈40
電 動機	型号	用于上主動輥		YD250M-12/6
		用于下主動輥		Y225M-6
	功率	破碎時	上主動輥	24	KW
			下主動輥	30
		切削時		15
	轉速	破碎時		990	r/min
		切削時		740
破碎時輥子轉速		上輥		96		r/min
		下輥		153
切削時輥子轉速				41.4
減速機		上輥 ZQ50-10ⅠZ i=10 下輥 ZD30Ⅰ i=5.6

表 4PG1000×900四輥破碎機技(jì )術參數

破碎物 料				煤、焦炭、爐渣等
名 稱				數量	單位
生産率		上輥間隙 8 ㎜，下輥間隙 3 ㎜		18～25	t/h
		上輥間隙 10 ㎜，下輥間隙 4 ㎜		20～35
入料尺寸		上輥間隙 40 ㎜		≈100	㎜
		上輥間隙 10 ㎜		≈50
電 動機	型号	用于上主動輥		YD280S-8/4
		用于下主動輥		Y315S-6
	功率	破碎時	上主動輥	55	KW
			下主動輥	75
		切削時		40
	轉速	破碎時	上主動輥	1470	r/min
			下主動輥	980
		切削時		740
破碎時輥子轉速		上輥		83		r/min
		下輥		175
切削時輥子轉速				41.4
減速機		上輥 ZLY280-18-Ⅱ 下輥 ZDY280-5.6-Ⅰ

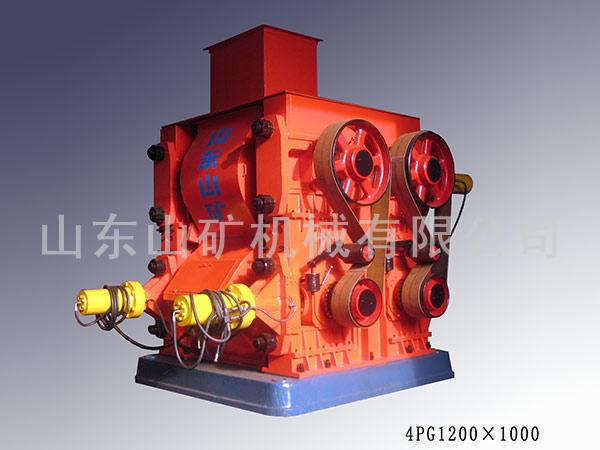

表 4PG1200×1000四輥破碎機技(jì )術參數

破碎物 料				煤、焦炭、爐渣等
名 稱				數量	單位
生産率		上輥間隙 8 ㎜，下輥間隙 3 ㎜		40～45	t/h
		上輥間隙 10 ㎜，下輥間隙 4 ㎜		50～55
入料尺寸		上輥間隙 40 ㎜		≈100	㎜
		上輥間隙 10 ㎜		≈75
電 動機	型号	用于上主動輥		YD280S-8/4
		用于下主動輥		Y315M-6
	功率	破碎時	上主動輥	55	KW
			下主動輥	90
		切削時		40
	轉速	破碎時	上主動輥	1470	r/min
			下主動輥	980
		切削時		740
破碎時輥子轉速		上輥		91.8		r/min
		下輥		175
切削時輥子轉速				45.6
減速機		上輥 ZLY315 i=16 下輥 ZDY280 i=5.6
