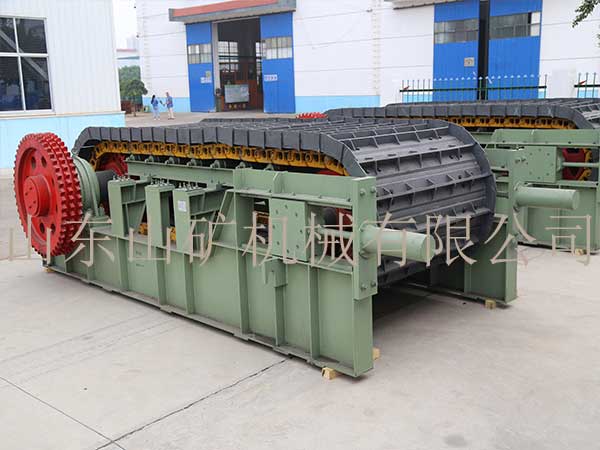

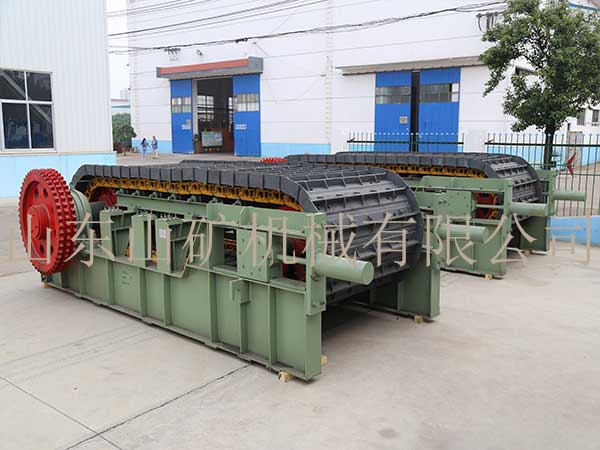

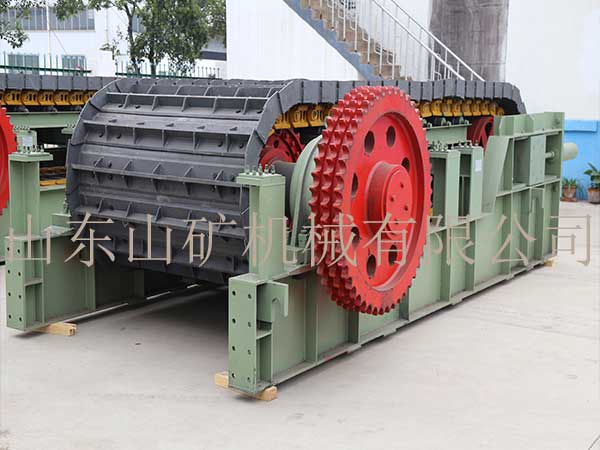

重型闆式給料機

重型闆式給料機

産品描述

1、機器的用途

2、規格與性能

規格性能數據表

給料機型号	BZP1600-3.5I	平均料層厚度		1000
鏈輪中心距	3500	物料堆積密度		2000kg/m³
輸送槽寬度	1600	輸送傾角		0°
生産率	200t/h	物料最大塊度		800
給料速度	0.07m/s	許可環境溫度		-35~+45℃
傳動布置方式	左傳動	減速電機	型号	BWEB95-391-15
輸送鏈型号	8216MM		轉速	3.8r/min
輸送鏈型号	8216MM		功率	15kw
鏈條許可牽引力	180000N		傳動比	391
鏈節距	216	鏈傳動	傳動比	3.29
張緊裝置行程	100	鏈傳動	傳動比	3.29

3、工作原理與結構特征

本機由減速電機作為動力，通過鏈傳動帶動驅動鏈輪軸作低速運轉，給料機運行機構由聯成封閉環的滾子輸送鏈和固定在鏈闆上的具有波浪形底闆的輸送槽相互交叠地連接成輸送回路，由固定在機架上的托輪支撐，通過驅動鏈輪與鏈條齧合帶動運行機構作低速運行，從而實現均勻連續轉運物料的目的。

本機由以下主要部分組成

（1）傳動裝置

本機采用運轉平穩、無轉矩脈動現象，具有較高的起動轉矩和較小的起動電流，振動小，噪聲低，體積小的減速電機。

傳動安裝方式為左裝（沿物料運行方向看，傳動裝置安在主機左側用I表示）。

（2）驅動鏈輪裝置

主要由驅動軸、驅動鏈輪和軸承座組成，軸承采用調心滾子軸承和迷宮式油封。油槍定期注油潤滑。該結構防塵性能好，運行阻力小。

（3）張緊鏈輪裝置

由張緊軸、張緊輪和張緊滑座組成，張緊輪采用光輪（無齒）結構，外圓面淬火處理，耐磨性能良好，軸承采用調心滾子軸承和無骨架式橡膠油封、油槍定期注油潤滑，張緊裝置座采用焊接結構，堅固緊湊，便于調節輸送鏈的松緊。

（4）運行機構

由輸送鏈、輸送槽和支承輥輪組成。是本機完成給料任務的主要運動機件，也是容易損耗的關鍵部分

輸送槽由承載闆和側擋闆焊接而成，相互交叠組成輸送回路，能有效地防止物料輸送過程中的撒漏現象。

本機型的輸送鏈隻作為牽引件，輸送槽和其上物料的重量是由固定在機架上的送料輥輪承受的。
